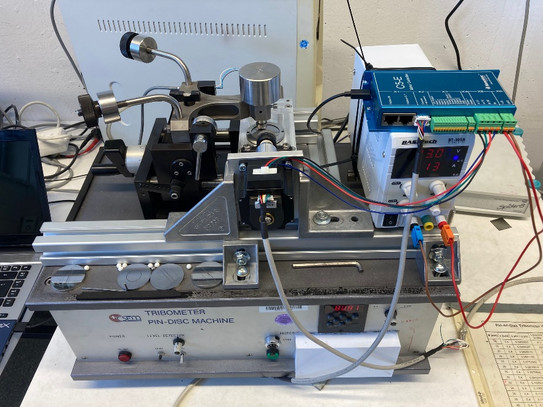

Pin-On-Disc-Tribometer (CSEM)
Ein Pin-on-Disc-Tribometer (oft als Pin-on-Disc-Prüfgerät bezeichnet) ist ein Gerät, das in der Tribologie (der Wissenschaft der Reibung, des Verschleißes und der Schmierung) eingesetzt wird, um das Verhalten von Materialien unter Reibungsbedingungen zu untersuchen. Dabei wird ein Prüfkörper, der in der Regel eine kleine, zylindrische Stange oder "Pin" (eine Art Stift) ist, gegen eine rotierende Scheibe (den "Disc") gedrückt. Das CSEM (Centre Suisse d'Electronique et de Microtechnique) ist ein Beispiel für ein Unternehmen, das solche Tribometer entwickelt und herstellt.
-
Pin: Ein kleiner, meist zylindrischer Testkörper (der "Pin"), der mit der Oberfläche des Materials in Kontakt kommt. Der Pin ist aus dem Material gefertigt, dessen Reibungs- und Verschleißeigenschaften untersucht werden sollen.
-
Disc: Eine rotierende Scheibe aus einem Material, das in Wechselwirkung mit dem Pin steht. Die Scheibe kann mit unterschiedlichen Oberflächenbehandlungen oder Beschichtungen ausgestattet sein, um die Auswirkungen auf den Verschleiß und die Reibung zu testen.
-
Belastung: Der Pin wird mit einer konstanten Kraft gegen die rotierende Disc gedrückt. Die Belastung und der Druck auf die Kontaktfläche zwischen Pin und Disc sind dabei genau steuerbar.
-
Messungen: Das Tribometer misst verschiedene Parameter wie Reibungskraft, Temperatur, Verschleißraten und die Abnutzung beider Oberflächen.
Insgesamt ist das Pin-on-Disc-Tribometer ein sehr nützliches Instrument, um Materialeigenschaften im Hinblick auf Reibung und Verschleiß zu erfassen.
Spezifikationen
| Lastbereich | 1 bis 30 N |
| Bewegungsgeschwindigkeit | 0,01 m/s |
| Einsatztemperatur | 20°C |
| Umgebungsatmosphäre | Luft / Stickstoff |
