Kugelschlagprüfgerät 304 (Erichsen)

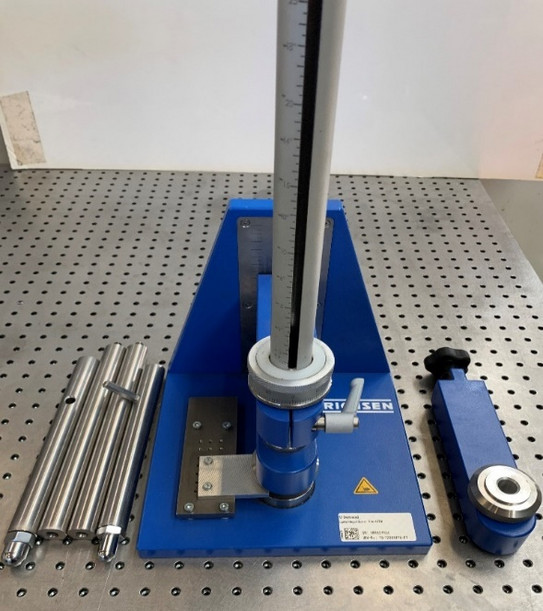

Abbildung des Kugelschlagpruefgeraetes 304

Oberflächenbeschichtungen sind in der Praxis häufig Schlag- und Stoßbelastungen ausgesetzt, die zur Verformung des Schichtträgers führen und damit Einfluss auf Haftung und Zusammenhalt der Beschichtung nehmen.

Hier kommen Kugelschlagprüfgeräte zur Prüfung der Widerstandsfähigkeit, Verformbarkeit und Dehnbarkeit von Beschichtungen und Substraten sowie der Haftfestigkeit von Beschichtungen zum Einsatz.

Mit der Kugelschlagprüfung steht ein Test zur Verfügung, mit dem diese Art der Probenbeanspruchung unter genormten Bedingungen simuliert werden kann. Dabei lässt man ein definiertes Gewicht, dessen probenseitiges Ende als Kugelkopf (bei ASTM und ISO-1) oder als Patrizenstößel (bei ISO-2) mit festgelegtem Durchmesser ausgebildet ist durch ein Führungsrohr frei auf die Probe fallen.

Spezifikationen

Abmessungen (B x T x H)	250 x 300 x 1350 mm
Gewicht	ca. 50 kg
304 ASTM	Kugeldurchmesser: 0,63“ (15,9 mm) Matrizendurchmesser: 0,64“ (16,3 mm) Fallgewicht: 0,9 kg Skala/Teilung: 80/2 inch pounds
304 ISO-1	Kugeldurchmesser: 0,79“ (20 mm) Matrizendurchmesser: 1,1“ (27 mm) Fallgewicht: 1 + 1 kg * Skala/Teilung: 1000/5 mm
304 ISO-2	Kugeldurchmesser: 0,5“ (12,7 mm) und 0,63“ (15,9 mm) Matrizendurchmesser: 0,64“ (16,3 mm) Fallgewicht: 1 + 1 kg * Skala/Teilung: 1000/5 mm
Lärmpegel	70 dB(A)
	*: Verdopplung des Basisgewichts mit Kugelstößel durch Aufschraubgewicht (bis 4 kg möglich)
