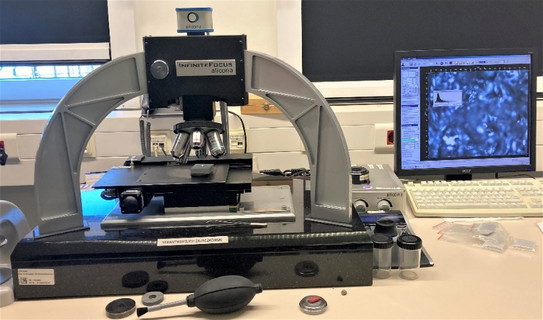

Koordinatenmessgerät Alicona G3 (Alicona)

Das Koordinatenmessgerät Alicona G3 ist ein hochpräzises Messgerät, das von der Firma Alicona entwickelt wurde, um die Geometrie und Oberflächenstrukturen von Werkstücken zu messen. Es ist besonders bekannt für seine Fähigkeit, 3D-Messungen mit hoher Auflösung und Genauigkeit durchzuführen, was es zu einem wertvollen Werkzeug in der Qualitätskontrolle und Fertigung macht.

Das Alicona G3 nutzt eine optische Messtechnik, um dreidimensionale Oberflächenbilder zu erfassen. Dies ermöglicht die genaue Bestimmung von Oberflächenstrukturen, Rauheiten, Formabweichungen und anderen geometrischen Eigenschaften.

Das Gerät bietet eine hohe Auflösung und Präzision, was besonders für die Messung von mikroskopisch kleinen Details wichtig ist. Es kann Oberflächen mit sehr feinen Strukturen, wie sie in der Mikrofertigung oder bei der Herstellung von Präzisionswerkzeugen erforderlich sind, messen.

Spezifikationen

Messprinzip kontaktloses, 3-D, Farb-Fokus-Sensor-System
Aufnahmezeit (single shot) < 100 s
Beleuchtung Koaxial und Dunkelfeld
Leistung der Lichtquelle 150 W
Objektive 2,5x; 5x; 10x; 20x; 50x; 100x
Stromversorgung 230 VAC, 50 – 60 Hz
Leistungsbedarf mind. 400 W
Gewicht 60 kg
Abmessungen (B x H x T) 680 x 460 x 540 mm
Temperaturbereich 5 – 40°C
Sensor
  1. Auflösung
  2. Pixelgröße
  3. A/D converter
  4. Bildwiederholrate
  1. 1,3 MPixel mit 1280 x 1024 Pixel
  2. 5,2 x 5,2 µm
  3. 10 Bit
  4. 18 fps
Probe
  1. Max. Objekthöhe
  2. Max. Objektgewicht
  3. Max. Probenfläche
  4. Max. Steigung
  1. 70 mm
  2. 0,5 kg; 5 kg, wenn X-Y-Achse nicht bewegt wird
  3. 120 x 53 mm
  4. 90°
PC-System
  1. Prozessor
  2. Speicher
  3. Grafikkarte
  4. Betriebssystem
  1. AMD Athlon 64 X2 4400+
  2. 2 GB
  3. ATI Radeon X800
  4. Windows XP Professional, SP2
