Das tribomechanische Verhalten von beschichteten Werkzeugen und Bauteilen hängt maßgeblich von den Schichteigenschaften ab. Während die chemische und kristalline Zusammensetzung einer Dünnschicht das fundamentale Potential vorgibt, entscheidet auch die Schichtarchitektur über die Leistungsfähigkeit im Einsatz. Das Schichtdesign ermöglicht hierbei eine maßgeschneiderte Anpassung des Eigenschaftsprofils an spezifische Anwendungen. Durch die gezielte Steuerung des Schichtaufbaus lassen sich Parameter wie Haftfestigkeit, Härte und Zähigkeit gezielt optimieren. Damit eröffnet das Schichtdesign zusätzliche Freiheitsgrade in der Schichtentwicklung, um beschichtete Werkzeuge und Komponenten exakt auf extreme Anforderungen auszurichten.

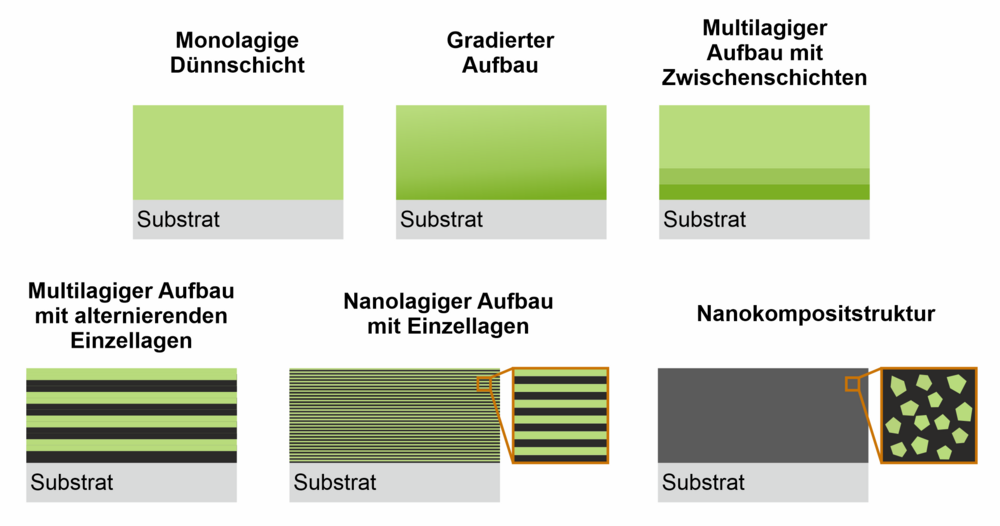

Den Ausgangspunkt bilden klassische monolagige Dünnschichten. Diese homogenen Einzelschichten dienen als funktionale Arbeitsschicht für den Verschleißschutz. Um die Leistungsfähigkeit weiter zu steigern, können verschiedene Strategien zur Optimierung der Grenzflächen verfolgt werden. Bei graduierten Dünnschichten wird die chemische Zusammensetzung oder auch der Eigenspannungszustand kontinuierlich über die Schichtdicke variiert. Durch die Anpassung der Prozessparameter während der Abscheidung lassen sich gezielt Eigenspannungsgradienten einstellen.

Ein solcher Übergang verbessert die Haftung an das Substrat in der Grenzfläche und bildet zudem vorteilhafte Eigenschaften in der Randschicht aus, wie hohe Härten und Druckeigenspannungen.

Ein weiterer effektiver Ansatz zur Steigerung der Zähigkeit ist der multilagige Schichtaufbau. Hierbei muss zwischen zwei Konzepten unterschieden werden. Zum einen können spezifische Zwischenschichten eingebracht werden, um primär die Haftung zu verbessern oder als Pufferlage für Eigenspannungen zu dienen. Zum anderen kommen alternierende Multilagensysteme zum Einsatz, bei denen sich zwei Schichtsysteme zyklisch abwechseln. Durch die Variation der Einzellagendicken, des Schichtdickenverhältnisses sowie der Periodenzahl lässt sich das kolumnare Schichtwachstum unterbrechen und infolgedessen die Schichtmorphologie anpassen. Diese Grenzflächen fungieren als Barrieren für die Rissausbreitung, indem sie entstehende Risse stoppen oder ablenken. Diese Rissenergie-Dissipation verhindert das frühzeitige Versagen der Beschichtung und erhöht die Einsatzzeit bei schlagartigen Belastungen, wie sie in der Zerspanung typisch sind.

Bei nanolagigen alternierenden Schichten, auch bekannt als Superlattices, unterschreiten die Einzellagen eine Dicke von nur wenigen Nanometern, wodurch kohärente Grenzflächen entstehen. Die resultierenden Gitterverzerrungen behindern die Bewegung von Versetzungen so extrem, dass eine sogenannte Superhärte induziert wird, die weit über die Werte der jeweiligen Einzelmaterialien hinausgeht. Ein komplementärer Ansatz sind Nanokompositstrukturen, deren Design auf der Einbettung nanokristalliner Körner in eine amorphe Matrix basiert (z. B. nc-TiAlN/a-Si3N4). Da die amorphe Phase das Gleiten von Korngrenzen unterbindet und die Körner zu klein für klassische Versetzungsquellen sind, entstehen extrem harte und thermisch stabile Schutzschichten.

In der modernen Schichtentwicklung werden diese Typen oft miteinander kombiniert, um synergetische Effekte zu erzielen. Ein typisches Beispiel ist ein multilagiger Aufbau, dessen Einzellagen selbst aus einer Nanokompositstruktur bestehen. Solche Schichtarchitekturen erlauben es, die hohe Verschleißbeständigkeit einer Nanokompositphase mit der hohen Risszähigkeit eines Multilagendesigns zu vereinen.

                                                                                                             Verfasst von Nelson Filipe Lopes Dias, 27.02.2026
