Partikeldiagnostiksystem Visisize N60
Technische Daten
- Partikelgeschwindigkeit bis zu 1500 m/s
- Partikelgröße und Partikelgrößenverteilung für Partikel ab ca. 2µm Durchmesser
Beschreibung

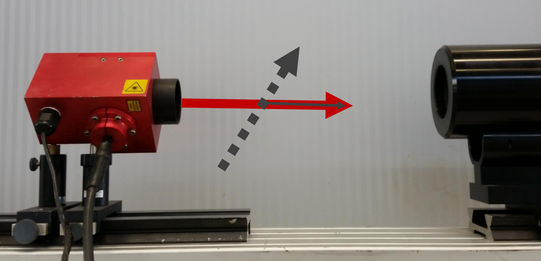

Mit dem Partikeldiagnostiksystem Visisize N60 der Firma Oxford Lasers kann die Geschwindigkeit und Größe von Partikeln, sowie die statistische Verteilung dieser Größen, ermittelt werden. Dazu wird über ein Objektiv (rechts im Bild) der durch eine spezielle Lichtquelle (links im Bild) hervorgerufene Schattenwurf der zu untersuchenden Partikel aufgenommen.
Bei der Lichtquelle handelt es sich um einen durch Laserstrahlung angeregten Kristall, der kurze, nicht kohärente Lichtpulse im Bereich von ca. 30ns emittieren kann. Durch diese aktive Beleuchtung können auch kalte, im sichtbaren Wellenlängenbereich nicht leuchtende Partikel oder Tröpfchen untersucht werden, wie sie z.B. beim Kaltgasspritzprozess oder bei der Zerstäubung von Flüssigkeiten auftreten. Damit ergänzt dieses Messsystem andere Systeme, wie das Accuraspray g3 (Fa. Tecnar) oder Spraywatch 4s (Fa. Oseir).
Das dargestellte Objektiv kann ein Volumen von ca. 1000x1000x50 µm erfassen. Die Partikel müssen eine Größe von mind. 2µm im Durchmesser besitzen. Dabei können Geschwindigkeiten bis ca. 1500m/s erfasst werden.
